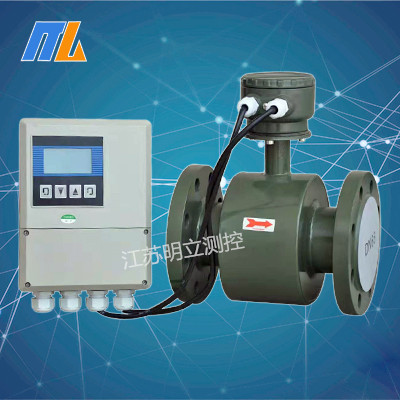

明立MLDE系列电磁流量计也叫自来水流量计，污水流量计，泥浆流量计，纸浆流量计，海水流量计，药剂污水流量计等多种名称 。电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。MLDE系列电磁流量计是采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
产品特点：
▲ 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲ 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲ 在现场可根据用户实际需要在线修改量程。
▲ 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲ 采用SMD器件和表面贴装（SMT电路可靠性高）。
▲ 采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲ 全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲ 超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲ 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲ 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
测量口径：l0mm～2200mm
流速范围：0.3～l0m／s
机械振动频率：≤55Hz
环境温度：-25℃ ～+60 ℃
相对湿度：5%～95%RH

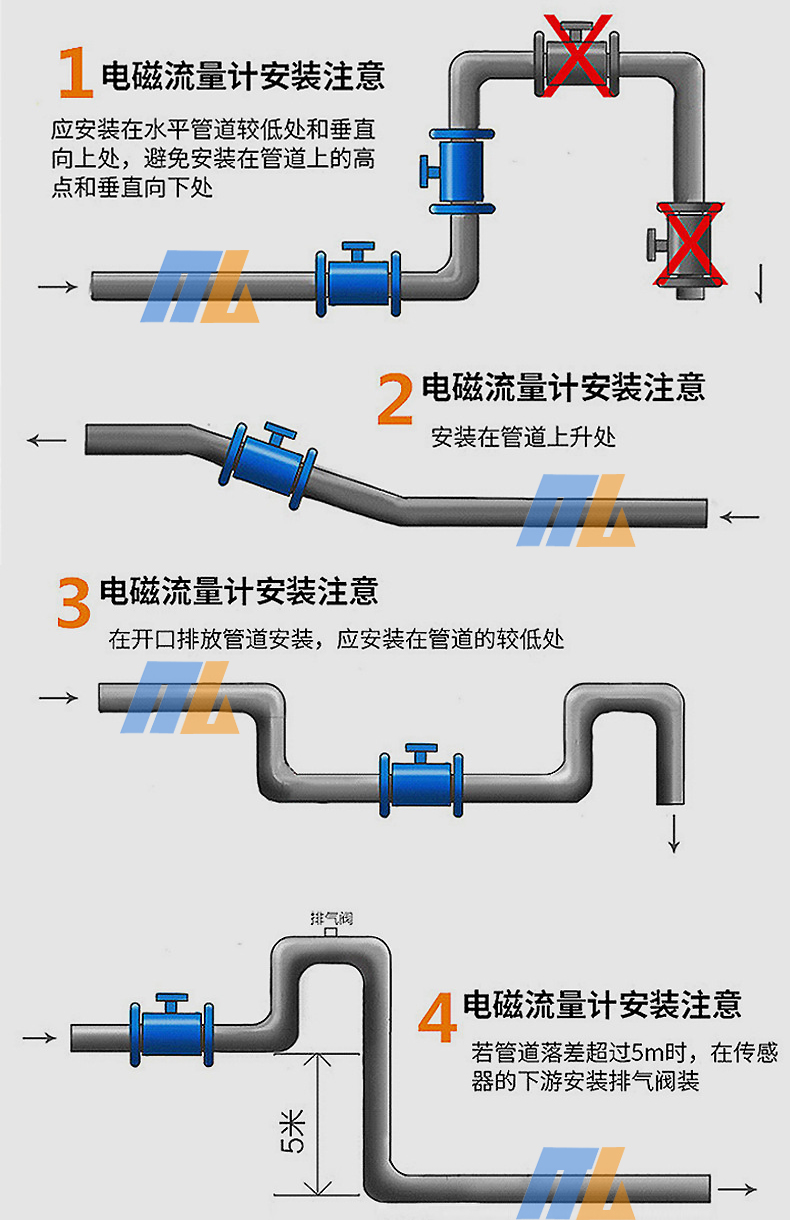

量计直管段要求以外），以防管道热胀冷缩产生应力损坏流量计。同时衬里选型应考虑安装点的地理位置，若在供热管道的低处安装，可以考虑采用四氟衬里，反之必须选用高温橡胶衬里，以防负压导致的衬里形变。
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
ML-DC系列电磁流量计参考流量范围
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
衬里的选择
|
流量计衬里材料 |
主要性能 |
最高介质温度 |
适用范围 |
|
|
—体型 |
分离型 |
|
||
|
聚四氟乙烯（F4) |
是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃ (需特殊订货) |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
|
聚全氟乙丙烯（F46) |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
|
|
聚氯丁橡胶 |
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃ (需特殊订货) |
水、污水、弱磨损性的泥浆矿浆。 |
|
|
聚氨酯橡胶 |
1、耐磨性能极强。 2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
|
电极的选择
|
电极材料 |
耐蚀及耐磨性能 |
|
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
|
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
|
铂／钛合金 |
几乎能耐——切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |
|
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
|
ML-DE系列智能电磁流量计选型表
|
MLDE- |
|
|
|||||||||
|
|
A 公称通径 |
3mm-3000mm |
|
||||||||
|
B 公称压力 |
06 |
0.6MPa |
|
|
|||||||
|
10 |
1.0MPa |
|
|
||||||||
|
16 |
1.6MPa |
|
|
||||||||
|
25 |
2.5MPa |
|
|
||||||||
|
40 |
4.0MPa |
|
|
||||||||
|
xx |
特殊订货 |
|
|
||||||||
|
C 衬里材料 |
1 |
聚四氟乙烯（F4） |
|
||||||||
|
2 |
聚氯丁橡胶 |
|
|||||||||
|
3 |
聚氨酯 |
|
|||||||||
|
4 |
聚全氟乙丙烯(F46) |
|
|||||||||
|
5 |
加网PFA |
|
|||||||||
|
6 |
硅氟橡胶 |
|
|||||||||
|
D 电极材料 |
|
1 |
316L |
|
|||||||
|
2 |
哈氏合金B |
|
|||||||||
|
3 |
哈氏合金C |
|
|||||||||
|
4 |
钛 |
|
|||||||||
|
5 |
铂铱合金 |
|
|||||||||
|
6 |
钽 |
|
|||||||||
|
7 |
不锈钢涂覆碳化钨 |
|
|||||||||
|
F 防爆 |
1 |
不防爆 |
|
||||||||
|
2 |
防爆 |
||||||||||
|
|
G 附件 |
0 |
无 |
|
|||||||
|
1 |
接地电极 |
|
|||||||||
|
2 |
接地环 |
|
|||||||||
|
3 |
电极刮刀机构 |
|
|||||||||
|
4 |
配对法兰及附件 |
|
|||||||||
|
H 流量计型式 |
ER |
分体式 |
|
|
|||||||
|
EH |
一体式 |
|
|
||||||||
|
EC |
插入式 |
|
|
||||||||
|
J电源 |
1 |
AC220V |
|
||||||||
|
2 |
DC24V |
|
|||||||||
|
3 |
电池 |
|
|||||||||
|
K |
1 |
4-20mA/RS485 |
|
||||||||
|
2 |
HART |
|
|||||||||
